Шаровая мельница

для станка для производства кирпича

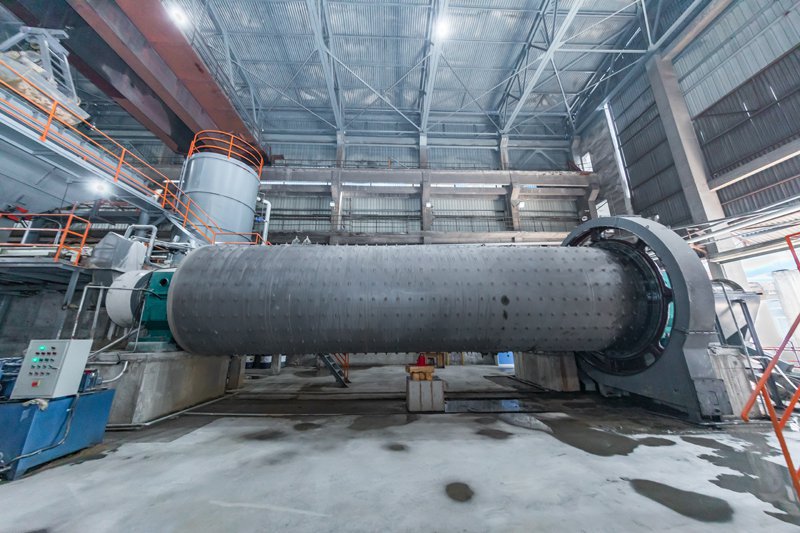

Шаровая мельница является неотъемлемой частью секции подготовки сырья линии по производству газобетонных блоков автоклавного твердения. Существует два вида шаровых мельниц: сухого и мокрого помола. Мельница мокрого помола используется для измельчения песка, а сухого помола - для известняка.

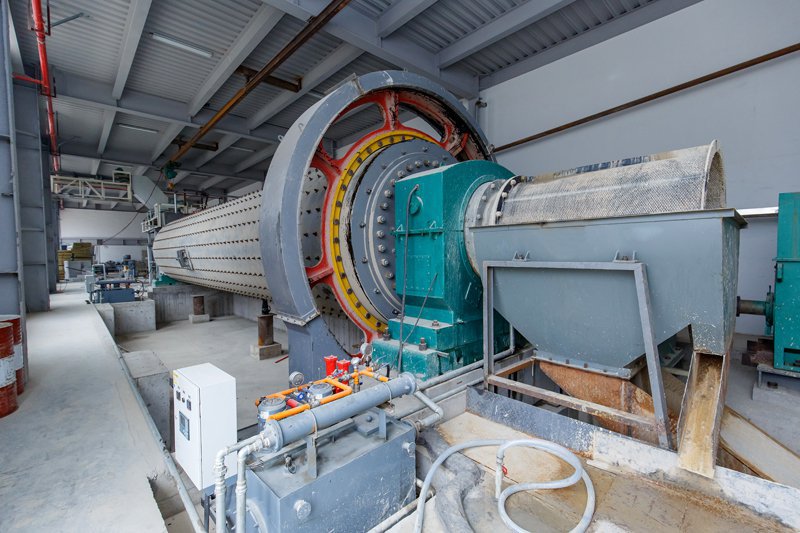

Шаровая мельница состоит нескольких основных частей, таких как загрузочная и разгрузочная цапфы, вращающаяся часть и трансмиссия (зубчатый редуктор, малый передаточный механизм, мотор, электронный регулятор). Полый вал изготавливается из отлитых стальных деталей, и оснащен сменной подкладкой. Большой поворотный механизм проходит обработку на зубофрезерном станке. Внутренняя стенка барабана оснащена износостойкой футеровкой. В общем, наши шаровые мельницы стабильны и надежны в эксплуатации.

Принцип работы
1. Шаровая мельница мокрого помола

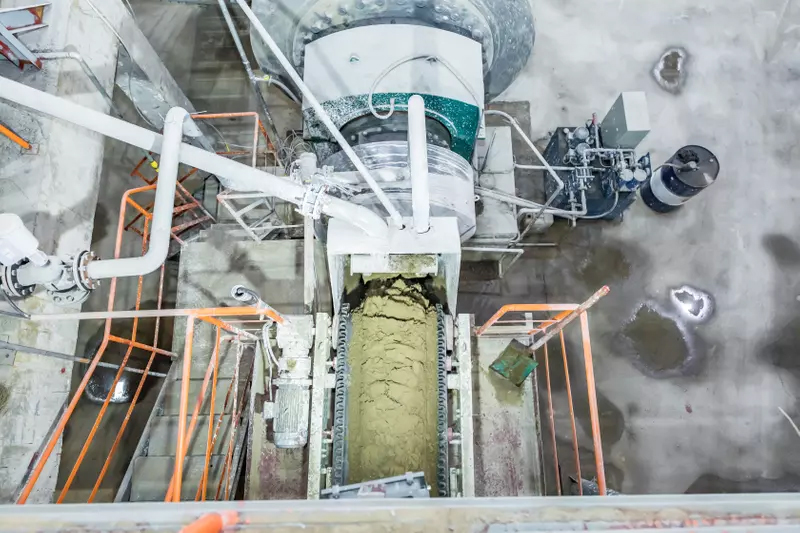

Песок (зольная пыль или гипс) подается в шаровую мельницу с помощью ленточного или электромагнитного вибрационного конвейера. После измельчения материалы перекачиваются в шламбассейн.
2. Шаровая мельница сухого помола
Сперва известь подается в щековую дробилку с помощью электромагнитного вибропитателя и ленточного конвейера. После дробления ковшовый элеватор транспортирует материалы в силос для хранения. Затем известь по шнековому транспортеру подается в шаровую мельницу. Измельченный материал отправляется в резервуар для хранения порошка с помощью шнекового транспортера и ковшового элеватора.

Технические характеристики

Модель Скорость вращения (об/мин) Вес стальных мелющих шаров (тонн) Размер загружаемого материала (мм) Размер готового материала (мм) Производительность (т/ч) Мощность (кВт) Вес (тонн)
φ900×1800 38 1.5 ≤20 0.075-0.89 0.65-2 18.5 3.6
φ900×3000 38 2.7 ≤20 0.075-0.89 1.1-3.5 22 4.6
φ1200×2400 32 3.8 ≤25 0.075-0.6 1.5-4.8 45 12.5
φ1200×3000 32 5 ≤25 0.074-0.4 1.6-5 45 12.8
φ1200×4500 32 7 ≤25 0.074-0.4 1.6-5.8 55 13.8
φ1500×3000 27 8 ≤25 0.074-0.4 2-5 90 17
φ1500×4500 27 14 ≤25 0.074-0.4 3-6 110 21
φ1500×5700 27 15 ≤25 0.074-0.4 3.5-6 132 2407
φ1830×3000 24 11 ≤25 0.074-0.4 4-10 180 28
φ1830×6400 24 23 ≤25 0.074-0.4 6.5-15 210 34
φ1830×7000 24 25 ≤25 0.074-0.4 7.5-17 245 36
φ2200×5500 21 30 ≤25 0.074-0.4 10-22 370 48.5
φ2200×6500 21 30 ≤25 0.074-0.4 14-26 380 52.8
φ2200×7500 21 33 ≤25 0.074-0.4 16-29 475 56
